短時間に多数の穴加工が可能
標準で4頭、オプションで要求数のヘッドが搭載可能
イニシャルコスト・ランニングコストの削減
1台でマシニングセンタ3台から6台分の仕事をカバー

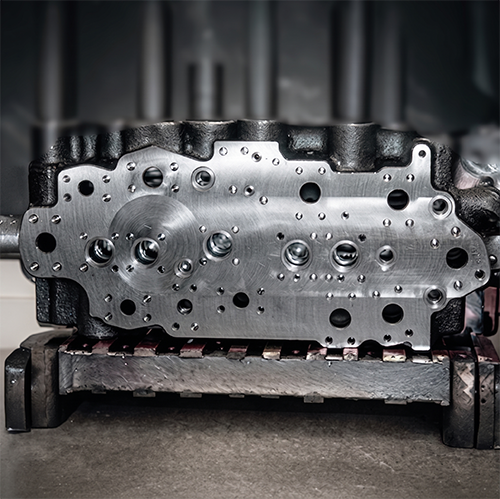

穴数の多いワーク向けの設備

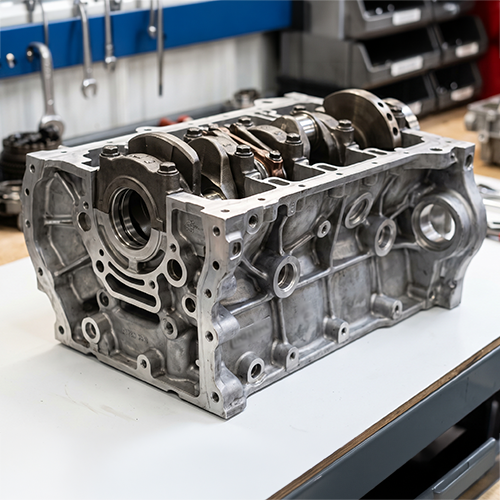

鋳物の大型シリンダーヘッドや大型シリンダーブロック等に最適
| TURREX 標準仕様 | |
|---|---|
| 型式 | MHC-4HD |
| 制御方法 | FANUC 35i-MB |
| 制御軸 | 1 axis |
| 主軸最大移動量 | 550mm |
| 対象ワークサイズ | 500mm×500mm |
| 主軸電動機 | 15kw |
| 主軸回転数 | Max. 1,500rpm |
| Head to Head | 5.0sec |
| Chip to Chip | 10.0sec |
| 送り電動機 | AC4.0kw(Model22/3000i) |
| インデクス駆動方式 | FANUC35i-MB α12/3000i |
| マルチスピンドルヘッドサイズ | 550mm×600mm |
| 油圧タンクユニット | 60L |
| 多軸ヘッドクランプ方式 | Hydraulic |
| 機械サイズ(W×H×L) | 2,200mm×4,200mm×2,800mm |
| 総重量 | 9,000kg |
仕様は予告なく変更する場合があります。
掲載情報について
掲載の製品画像はあくまで一例です。既存設備のバージョンアップをご検討の際は、ご利用のロボットのメーカー・仕様などに制限はありません。
当社の製品はすべて、お客さまの製造ラインのレイアウト・キャパシティー・製品概要・人員配置など詳細をヒアリングの上、ご要望を踏まえてご提案しております。
