マシニングセンタ削減に。Cubic4&6 / Cubic Speed Magic

短時間に多数の穴加工が可能!

標準で4頭、オプションで6頭のヘッドが搭載可能です。

イニシャルコスト・ランニングコストの削減

1台でマシニングセンタ3台から6台分の仕事をカバーします。

穴数の多いワーク向けの設備!

ミッションケースやシリンダーヘッド、シリンダーブロック等に最適です。

標準で4頭のマルチヘッドの搭載が可能で、4工程の多軸加工を短時間に行うことができます。ヘッド交換時間も4.5秒と従来の多軸ヘッドチェンジM/Cに比べ大幅に短縮されたため、所定サイクル タイム内での加工量が飛躍的にアップしました。 各マルチヘッドは、ギヤトレイン方式の採用により、各スピンドル回転数を任意に設定でき、 生産ラインにおいて多工程加工および機種段取りに非常に効果的に対応できます。

Cubic 4&6 / Cubic Speed Magic 仕様
型式Cubic 4&6Speed Magic
制御方法FANUC 35i-MB
制御軸1 axis
主軸最大移動量500mm
対象ワークサイズ500mm×450mm
主軸電動機Max. 15kwMax. 37kw
主軸回転数Max. 3,500rpmMax. 12,000rpm
Head to Head2.0sec1.0sec
Chip to Chip7.5sec4.4sec
送り電動機AC4.0kw(Model22/3000i)
インデクス駆動方式FANUC35i-MB α12/3000i
マルチスピンドルヘッド選択4sets / 6sets
マルチスピンドルヘッドサイズ500mm×600mm400mm×500mm
油圧タンクユニット30L(インバーター付)60L
多軸ヘッドクランプ方式メカ式(Mech)

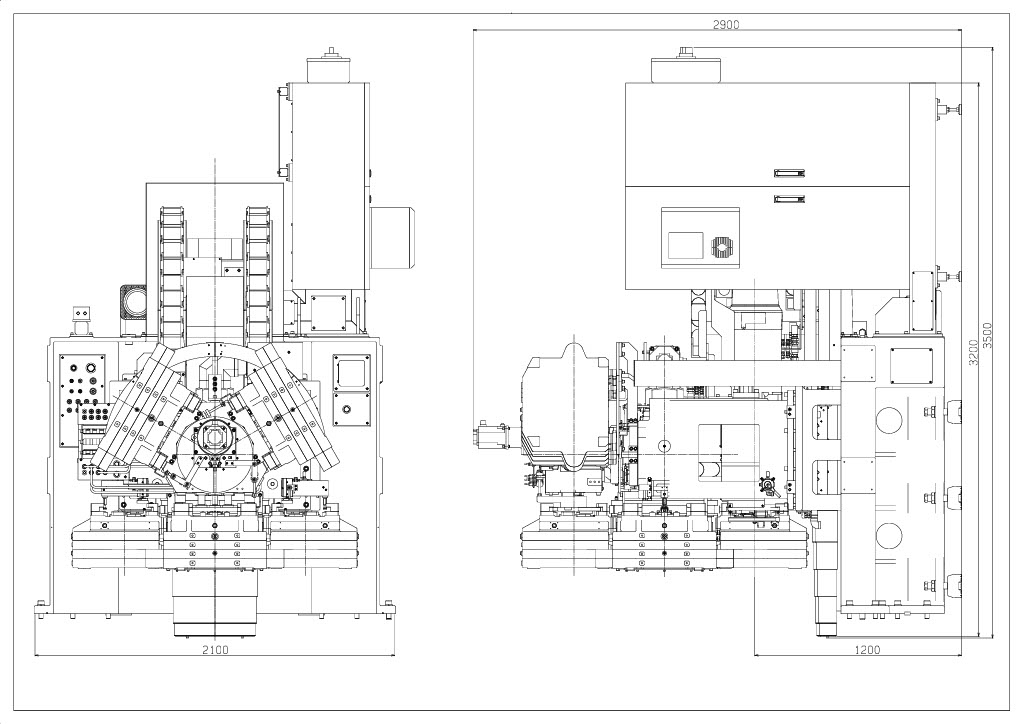

機械サイズ(W×H×L)2,200mm×3,300mm×2,600mm
総重量8,000kg11,000kg

・仕様は予告なく変更する場合があります。
・主軸、送り、インデックスの各電動機は最大サイズを記載しています。  仕様により変更になる場合があります。

  掲載情報について

掲載の製品画像はあくまで一例です。既存設備のバージョンアップをご検討の際は、ご利用のロボットのメーカー・仕様などに制限はありません。


当社の製品はすべて、お客さまの製造ラインのレイアウト・キャパシティー・製品概要・人員配置など詳細をヒアリングの上、ご要望を踏まえてご提案しております。
