基準面１パス加工！
１チャックで荒・仕上げフライス加工が可能。
作業者を選ばない！
テーブルを止めないので常に同じ生産数を確保。
| RMWシリーズ 標準仕様① | |||||||
|---|---|---|---|---|---|---|---|
| 機種 | 寸法図 | RMW 2A・2B・2C 860 | RMW 2A・2B・2C 1200 | ||||
| Type 2A | Type 2B | Type 2C | Type 2A | Type 2B | Type 2C | ||
| 主軸回転数(プーリー交換式) | - | 500~2,000rpm | 100~440rpm (2.2kw 4P) | 65~290rpm | 500~2,000rpm | 100~440rpm (2.2kw 4P) | 65~290rpm |
| 125~545rpm (3.7kw 4P) | 125~545rpm (3.7kw 4P) |
||||||
| 設備サイズ(W*D*H) | A*B*C | 1,500㎜*1,700㎜*2,000㎜ | 1,520㎜*2,096㎜*2,000㎜ | ||||
| 主軸径 | - | φ90 | φ90 | ||||
| 取付可能カッター径 | - | Max.400㎜ | Max.400㎜ | ||||
| ターンテーブル径 | D | 860㎜ | 1200㎜ | ||||
| ターンテーブル振り直径(100㎜バック) | F | Max.1,150㎜ | Max.1,550㎜ | ||||
| 床下よりテーブル上面高さ | E | 750㎜ | 750㎜ | ||||
| ターンテーブル送り | - | 1~40min/rev | 1~40min/rev | ||||
| 主軸電動機 粗側 仕上側 | - | 2.2kw*(3.7kw)4P | 2.2kw*(3.7kw)4P | ||||
| 総重量 | - | 3,500㎏ | 5,000㎏ | ||||
| RMWシリーズ 標準仕様② | ||||
|---|---|---|---|---|
| 機種 | 寸法図 | RMW 5H・1200 | RMW 5H・1500 | RMW 5H・2000 |
| Type 5H | Type 5H | Type 5H | ||
| 主軸回転数(プーリー交換式) | - | Max.2,000rpm | Max.2,000rpm | Max.2,000rpm |
| 設備サイズ(W*D*H) | A*B*C | 2,300㎜*2,165㎜*2,500㎜ | 2,300㎜*2,565㎜*2,500㎜ | 2,300㎜*3,040㎜*2,845㎜ |
| 主軸径 | - | φ90 | φ90 | φ90 |
| 取付可能カッター径 | - | Max.500㎜ | Max.500㎜ | Max.500㎜ |
| ターンテーブル径 | D | 1,200㎜ | 1,500㎜ | 2,000㎜ |
| ターンテーブル振り直径(100㎜バック) | F | Max.1,500㎜ | Max.1,900㎜ | Max.2,400㎜ |
| 床下よりテーブル上面高さ | E | 760㎜ | 760㎜ | 900㎜ |
| ターンテーブル送り | - | 1~40min/rev | 1~40min/rev | 1~40min/rev |
| 主軸電動機 粗側 仕上側 | - | 5.5kw*(7.5kw)4P | 5.5kw*(7.5kw)4P | 5.5kw*(7.5kw)4P |
| 総重量 | - | 7,000㎏ | 9,000㎏ | 12,000kg |
■寸法図
仕様は予告なく変更する場合があります。
掲載情報について

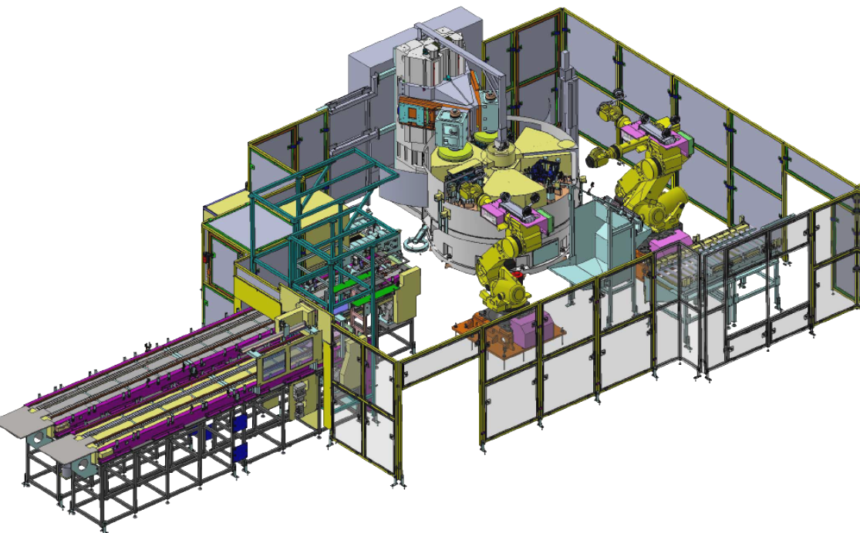

掲載の製品画像はあくまで一例です。既存設備のバージョンアップをご検討の際は、ご利用のロボットのメーカー・仕様などに制限はありません。
当社の製品はすべて、お客さまの製造ラインのレイアウト・キャパシティー・製品概要・人員配置など詳細をヒアリングの上、ご要望を踏まえてご提案しております。
